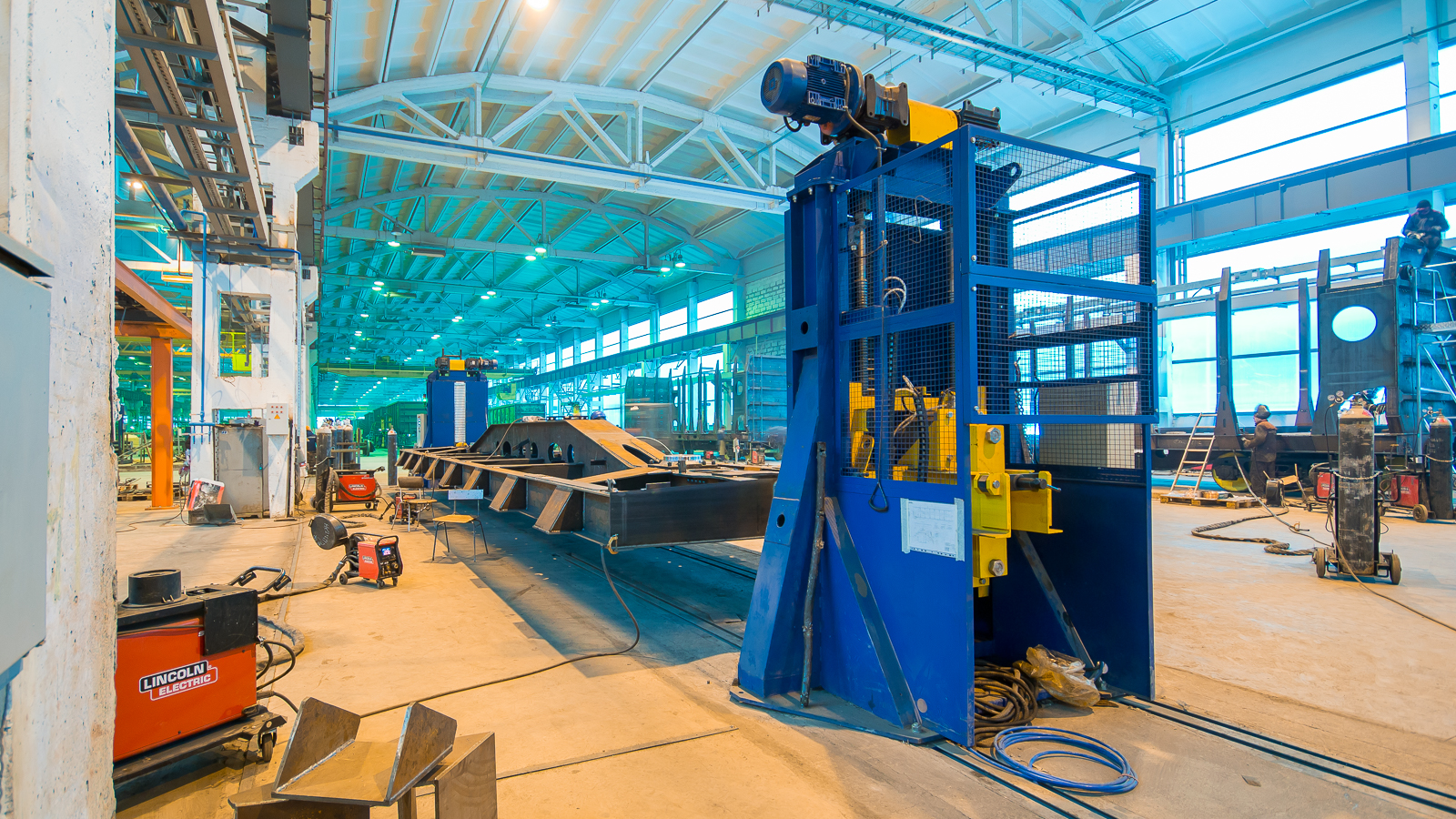

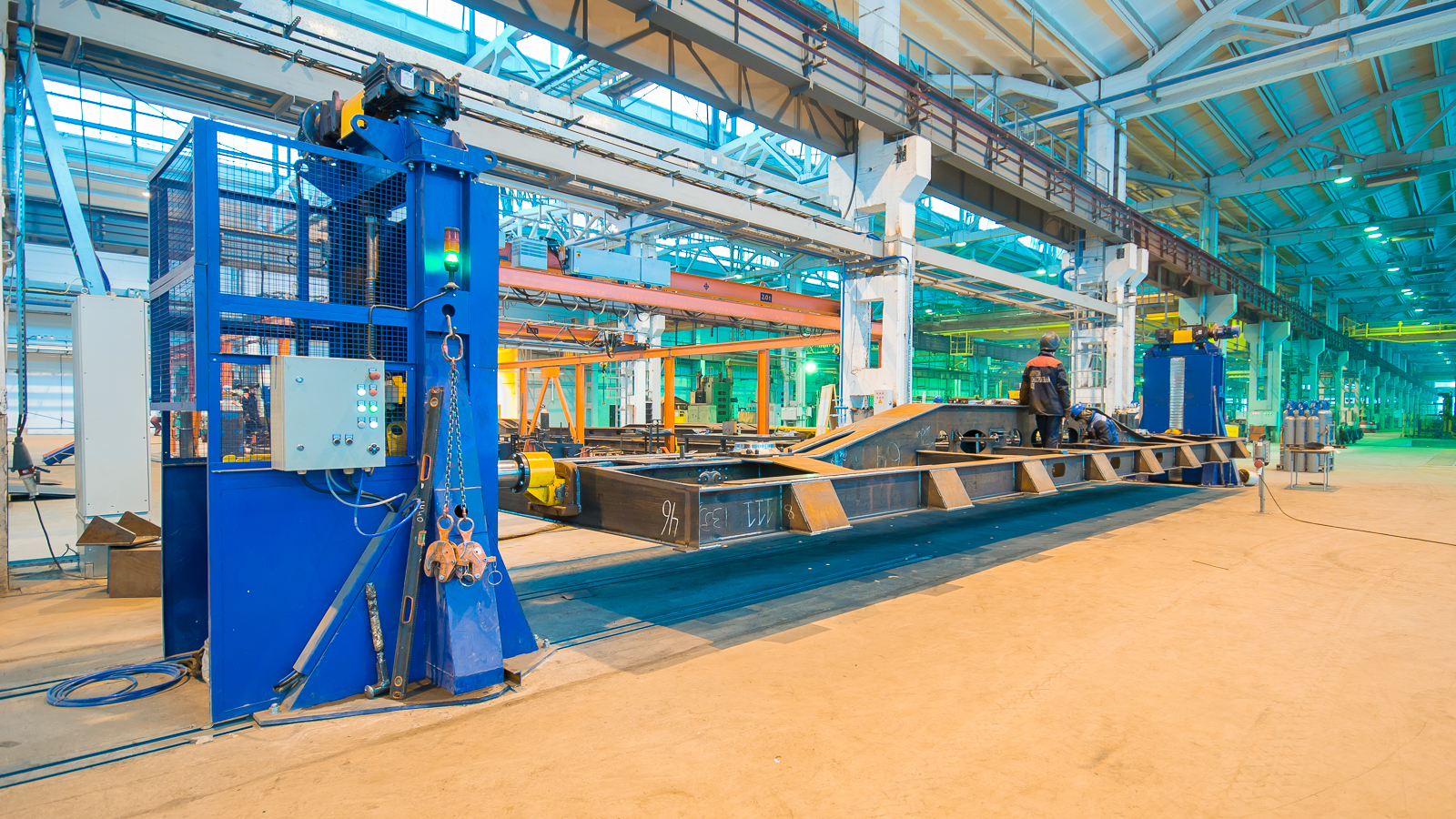

Универсальный кантователь для сварки рам, установки тормозного оборудования СтВМ-01

Универсальный кантователь для сварки рам, установки тормозного оборудования 1

Назначение

Кантователь предназначен для удержания, подъема/опускания и кантования на 360° рам грузовых вагонов длиной от 10 до 20 м на рабочих позициях сварки рамы, установки настила пола и установки тормозного оборудования на раму.

Комплектность

1.Стойка ведущая — 1 шт.

2.Стойка ведомая — 1 шт.

3. Механизм фиксации центра — 1 шт.

4. Механизм вращения центра — 1 шт.

5. Система управления — 1 шт.

Технические характеристики

Тип привода механизма вращения	электромеханический
Направление вращения	реверсивное
Скорость вращения	1,2	об/мин
Угол поворота узла вращения	360	град
Позиционирование рамы	бесступенчатое
Тип привода механизма фиксации рамы	пневматический
Режим управления	Ручной
Тип привода механизма подъема-опускания	электромеханический
Скорость подъема центров	1,3	м/мин
Рабочий вертикальный ход центров	1200	мм
Высота оси вращения: Минимальная Максимальная	750 1950	мм мм
Грузоподъемность, не более	15000	кг
Потребляемая мощность, не более	25	кВт
Габаритные размеры стойки ведущей, не более (Д×Ш×В)	1455×2330×3207	мм
Габаритные размеры стойки ведомой, не более (Д×Ш×В)	1876×2330×3207	мм
Габаритные размеры кантователя, не более (Д×Ш×В)	23320×2330×3207	мм
Масса, не более	6570	кг
Средняя наработка на отказ, не менее	10000	ч
Средний срок службы, не менее	10	лет

Технические характеристики могут быть изменены под условия заказчика.
