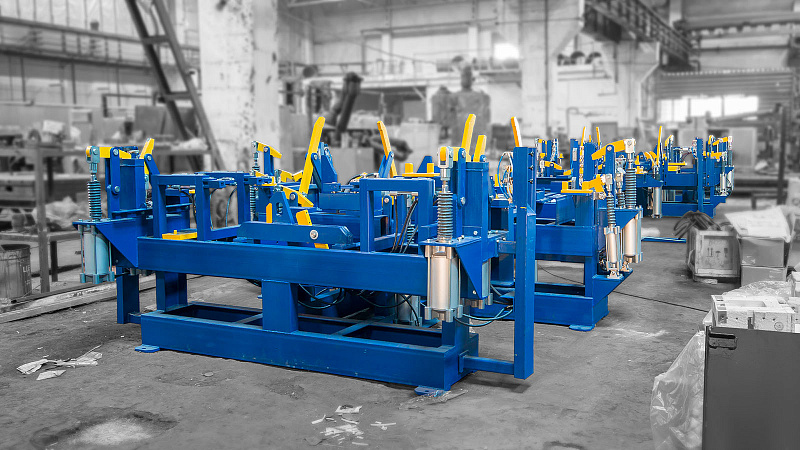

Универсальный стенд для сборки рам и полурам СтВЦ-14

Универсальный стенд для сборки рам и полурам 1

Назначение

Универсальный стенд для сборки рам и полурам предназначен для совместного монтажа законченных заготовок элементов рамы и заготовок полурам, фиксации во взаимно сопряженном состоянии согласно допускам, заданным в КД, а так же производства всех необходимых сварочных операций за одну установку.

Комплектность

1. Опорная рама — 2 шт.
2. Оснастка для монтажа кронштейнов тормозного оборудования — 1 шт.
3. Опорный ложемент хребтовой балки внутренний — 2 шт.
4. Опорный ложемент хребтовой балки наружный — 2 шт.
5. Прижимы шкворневой балки — 2 компл.
6. Прижимы лобовой балки — 2 компл.
7. Ложемент балки боковой — 4 шт.
8. Ложемент скользуна — 4 шт.
9. Механизм разжима хребтовой балки в поперечной плоскости — 2 шт.
10. Механизм разжима хребтовой балки в продольной плоскости — 2 шт.
11. Механизм прижима хребтовой балки — 2 шт.
12. Указатели (маячки) для контроля геометрии рамы — 1 компл.
13. Система управления — 1 шт

Технические характеристики

Привод рабочих органов	пневматический
Давление воздуха в пневмосети	0,5…0,6	МПа
Рекомендуемое сечение пневмопровода	ДУ20 (но не менее ДУ15)
Потребляемая мощность, не более	0,5	кВт
Габаритные размеры, не более	12132х3400х1300	мм
Масса, не более	7700	кг
Средняя наработка на отказ, не менее	10000	ч
Средний срок службы, не менее	10	лет

Технические характеристики могут быть изменены под условия заказчика.
