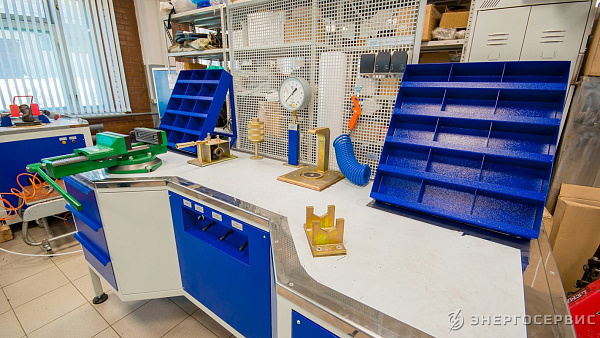

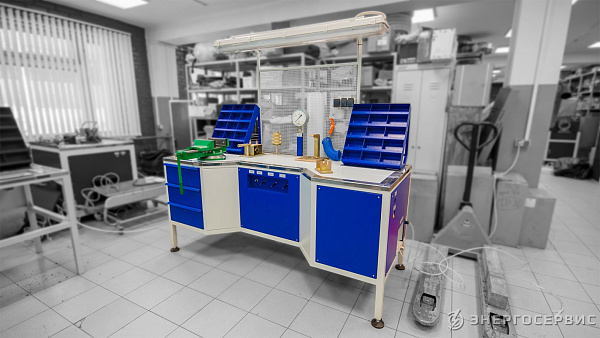

Стенд предназначен для разборки, сборки и испытания концевых и разобщительных кранов в соответствии с требованиями «Общего руководства по ремонту тормозного оборудования вагонов № 732-ЦВ-ЦЛ».
Стенд позволяет выполнять разборку, сборку и испытание:
— кранов концевых мод. 190, 4304, 4304М, 4313, 4314, 4314Б, 271, 271У, 271БС;
— кранов разобщительных шаровых мод. 4300, 4300В, 4301, 4302, 1-20-4;
— кранов разобщительных пробковых мод. 372, 377;
— кранов трехходовых мод. 4325, 4325Б.
Испытание кранов осуществляется в ручном режиме. Контроль давления при испытании осуществляется по манометру, контроль временных характеристик – по ручному секундомеру.
Давление сжатого воздуха в питающей магистрали | от 0,65 до 0,95 (от 6,5 до 9,5) | МПа (кгс/см2) |
Класс чистоты сжатого воздуха питающей магистрали — [6:4:4] по ГОСТ Р ИСО 8573-1-2016: — концентрация твердых частиц, не более — температура точки росы, не более — концентрация масел, не более | 5 + 3 5 | мг/м3 °С мг/м3 |
Диапазон измерения давления | от 0 до 1,0 (от 0 до 10,0) | МПа (кгс/см2) |
Предел допускаемого значения абсолютной погрешности измерения давления | ± 0,01 (0,1) | МПа (кгс/см2) |
Испытательное давление | 0,60 + 0,05 (6,0 + 0,5) | МПа (кгс/см2) |
Диапазон измерения временных интервалов | от 0 до 300 | сек |
Предел допускаемого значения абсолютной погрешности измерения временных интервалов | ± 1,0 | сек |
Электропитание от сети переменного тока: — напряжение — частота | 220±22 50 | В Гц |
Потребляемая мощность, не более: — стенд — розетки для подключения внешних потребителей | 0,25 2,0 | кВт кВт |
Диапазон рабочих температур | от +10 до +35 | °С |
Габаритные размеры, не более | 2200×900×2000 | мм |
Масса, не более | 350 | кг |
Технические характеристики могут быть изменены под условия заказчика.
